Bem-vindo ao projeto Redes Abertas!

Este projeto tem como objetivo fornecer uma base sólida para a configuração e simulação de redes utilizando ferramentas modernas e eficientes: NetBox, rNetreplica e Containerlab.

O projeto Redes Abertas foi desenvolvido para profissionais e entusiastas da área de redes que desejam:

  • Explorar: Testar diferentes configurações de rede em um ambiente controlado.
  • Automatizar: Utilizar templates para padronizar e automatizar as configurações de dispositivos de rede.
  • Replicar: Reproduzir ambientes de rede reais em laboratórios virtuais para testes e validações.
  • Gerenciar: Centralizar a documentação e o gerenciamento de infraestruturas de rede de maneira eficiente.

Com essas ferramentas, o projeto visa simplificar a criação, gerenciamento e documentação de topologias de rede complexas, proporcionando flexibilidade e escalabilidade.

Capacidades do Containerlab

Containerlab é uma ferramenta poderosa para a criação e gerenciamento de laboratórios de rede virtualizados, utilizando contêineres Docker. Com ela, você pode testar e simular topologias de rede complexas em um ambiente controlado. A ferramenta suporta diversos dispositivos de rede, permitindo a configuração de redes multivendor, o que é ideal para testar interações entre diferentes fornecedores em um mesmo laboratório. Abaixo uma lista dos principais vendors suportados pelo Containerlab: Vendors

Fluxograma dos Laboratórios

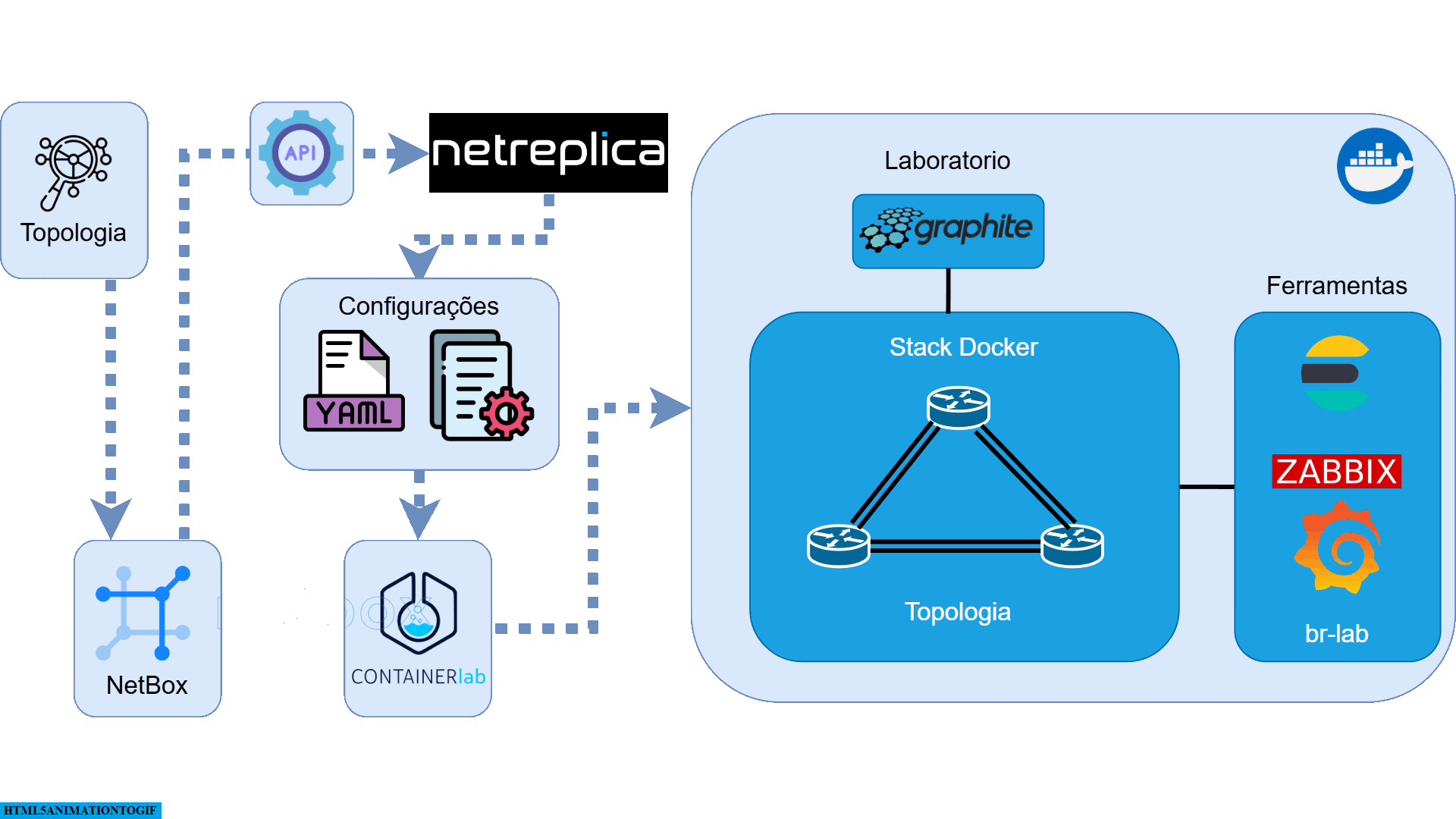

O fluxograma ilustra o fluxo de trabalho do Netreplica no contexto de um ambiente de simulação de rede, em integração com o Containerlab:

Workflow Netreplica

Estrutura do Fluxo de Trabalho

1. Topologia

A topologia de rede define a estrutura e interconexão dos dispositivos de rede.

2. NetBox

A topologia é documentada e gerenciada no NetBox, uma plataforma centralizada para gerenciamento de infraestrutura de rede. O NetBox armazena informações detalhadas sobre dispositivos, endereços IP e conexões físicas.

3. Netreplica

O Netreplica sincroniza as informações de configuração do NetBox e prepara os dados para a simulação. Ele obtém os dados via API e gera arquivos de configuração YAML necessários para a simulação.

4. Configurações

O Netreplica gera arquivos de configuração YAML detalhados que descrevem como os dispositivos de rede devem ser configurados.

5. Containerlab

O Containerlab utiliza os arquivos de configuração gerados para criar e gerenciar topologias de rede complexas em contêineres Docker.

6. Laboratório (Stack Docker)

A simulação é executada em um ambiente de laboratório utilizando um stack Docker. A topologia definida é reproduzida, permitindo testes e validações.

7. Graphite

Para monitorar e visualizar métricas e desempenho da simulação, o Graphite é integrado ao laboratório. Ele coleta e exibe dados relevantes para análise.

Resumo do Fluxo

  1. Definição da Topologia: A estrutura e interconexão dos dispositivos de rede são definidas.
  2. Documentação no NetBox: A topologia é documentada e gerenciada no NetBox.
  3. Sincronização com Netreplica: O Netreplica sincroniza as informações do NetBox via API e gera configurações YAML.
  4. Criação de Topologia com Containerlab: O Containerlab usa as configurações YAML para criar a topologia de rede em contêineres Docker.
  5. Execução da Simulação: A topologia é executada em um ambiente de laboratório Docker.
  6. Monitoramento com Graphite: O desempenho e as métricas da simulação são monitorados e visualizados com Graphite.

Status do Projeto

Projeto em andamento.

Getting Started

Para começar, leia o Guia de Configuração para aprender como utilizar as ferramentas NetBox, Containerlab e Netreplica em conjunto.

Laboratórios Disponíveis

  • Roteamento OSPF - Laboratório de Configuração de OSPF baseados na plataforma MX da Juniper em uma topologia em anel.
  • Descoberta - Laboratório de descoberta de dispositivos de rede utilizando OSPF e SNMP, integrando Zabbix e NetBox.
  • Monitoramento ELK - Laboratório de monitoramento de fluxos IPFIX utilizando o Elastic Stack (Elasticsearch, Kibana, Fleet Server e Elastic Agent).
  • Monitoramento Telegraf - Laboratório de monitoramento de fluxos de tráfego via Telegraf/IPFIX para InfluxDB.
  • Monitoramento Zabbix - Laboratório de monitoramento de roteadores via SNMP com coleta centralizada pelo Zabbix Server.
  • Configuração NETCONF - Laboratório de configuração de dispositivos via NETCONF.

Ferramentas

  • NetBox: Ferramenta para gerenciamento de infraestrutura de rede
  • Containerlab: Ferramenta para simulacão de topologias de rede complexas
  • Netreplica: Ferramenta para replicação de ambientes de rede do NetBox para o Containerlab
  • ELK: Stack para monitoramento de logs e Fluxos de dados em tempo real
  • Edgeshark: Ferramenta para captura e visualização de tráfego de rede
  • LibreNMS: Ferramenta para monitoramento de dispositivos de rede
