Guia: Deploy de Laboratórios de Rede usando VSCode e Containerlab

Introdução

Este guia apresenta o processo de criação e deploy de laboratórios de rede utilizando o Visual Studio Code (VSCode) em conjunto com a extensão Containerlab. O objetivo é demonstrar como essa integração pode simplificar experimentos de rede, aproximando a experiência de um ambiente real de produção. Para profissionais de infraestrutura, o uso dessas ferramentas representa:

  • Maior previsibilidade em mudanças de rede.
  • Agilidade para criar e destruir ambientes de teste.
  • Menor risco operacional, ao validar previamente cenários críticos.

O que é o VSCode?

O Visual Studio Code (VSCode) é um editor de código leve e multiplataforma. Embora amplamente utilizado por desenvolvedores, ele também oferece recursos essenciais para administradores de sistemas e operadores de rede. Com suporte a extensões, o VSCode pode ser transformado em uma plataforma de gerenciamento centralizada, onde você edita arquivos de configuração, conecta-se a servidores remotos, e agora, com o Containerlab, também gerencia laboratórios de rede completos.

Benefícios para a Infraestrutura

Produção

  • Validação de alterações em ambientes isolados antes do deploy real.
  • Testes de resiliência contra falhas de rede.
  • Redução de tempo de troubleshooting.

Pesquisa

  • Criação de ambientes de teste controlados para simulação de protocolos.
  • Reproduzir condições adversas (delay, jitter, perda de pacotes).
  • Apoio a experimentos acadêmicos e artigos científicos.

Operadores de Rede

  • Menos dependência de linha de comando para tarefas comuns.
  • Visualização gráfica da topologia.
  • Integração com ferramentas de documentação (TopoView, Draw.io).

Requisitos

Antes de iniciar, verifique:

Uso remoto com SSH

Se você pretende executar o VSCode em um host remoto (ex.: servidor ou VM de testes):

  • Primeiro, instale a extensão Remote SSH. Ela permite que o VSCode acesse arquivos e recursos do servidor remoto como se estivessem locais.
  • Após se conectar ao host remoto, prossiga com a instalação das demais extensões e configuração do ambiente.

Isso é útil em ambientes de laboratório ou produção onde os recursos de hardware para containers não estão disponíveis na sua máquina pessoal.

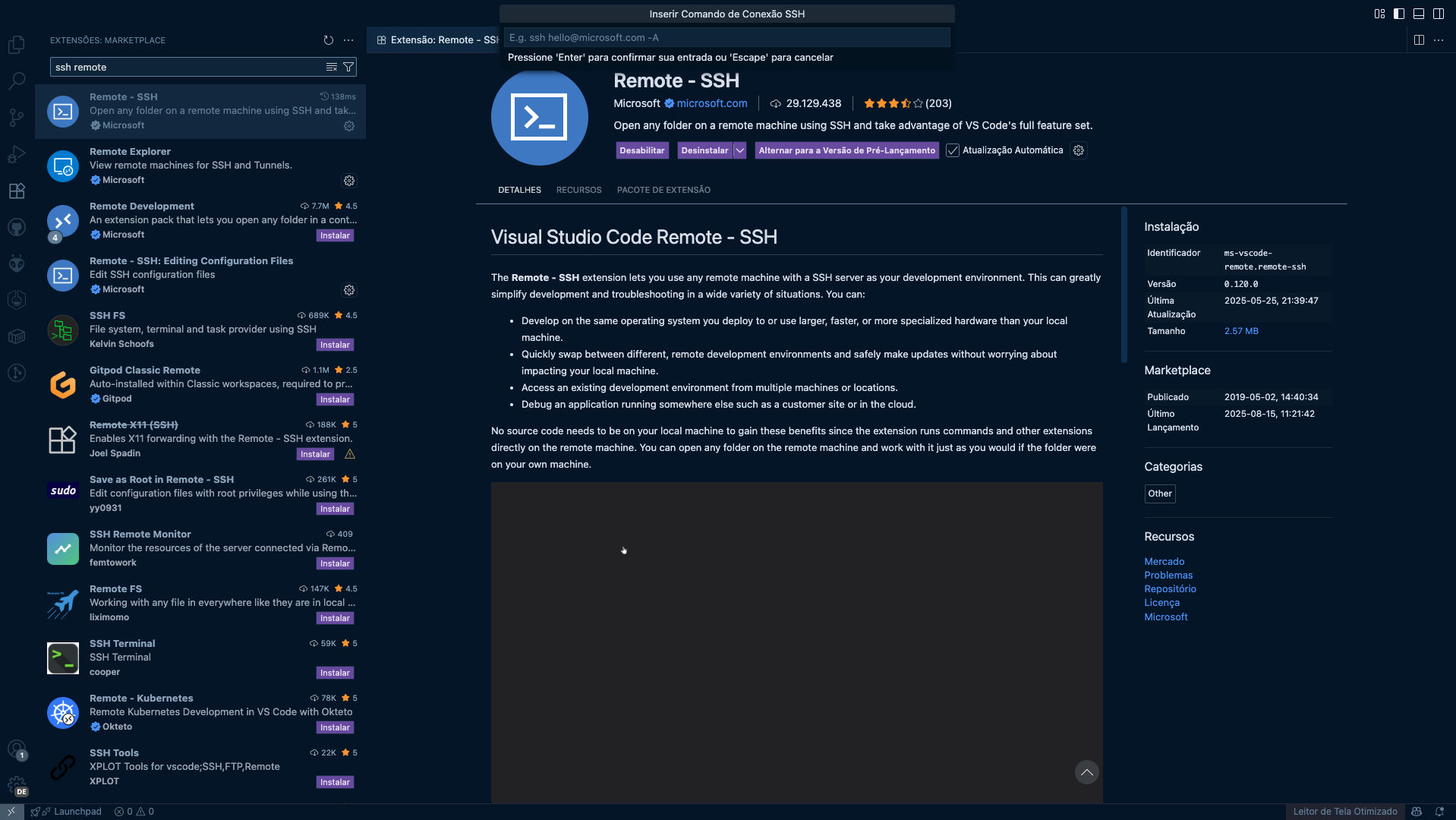

SSH Mode

1. Instalação da extensão Containerlab

A primeira etapa é instalar a extensão Containerlab no VSCode. Essa extensão adiciona um painel lateral onde é possível:

  • Criar, destruir e editar laboratórios.
  • Visualizar topologias de forma gráfica.
  • Monitorar logs e status dos nós.

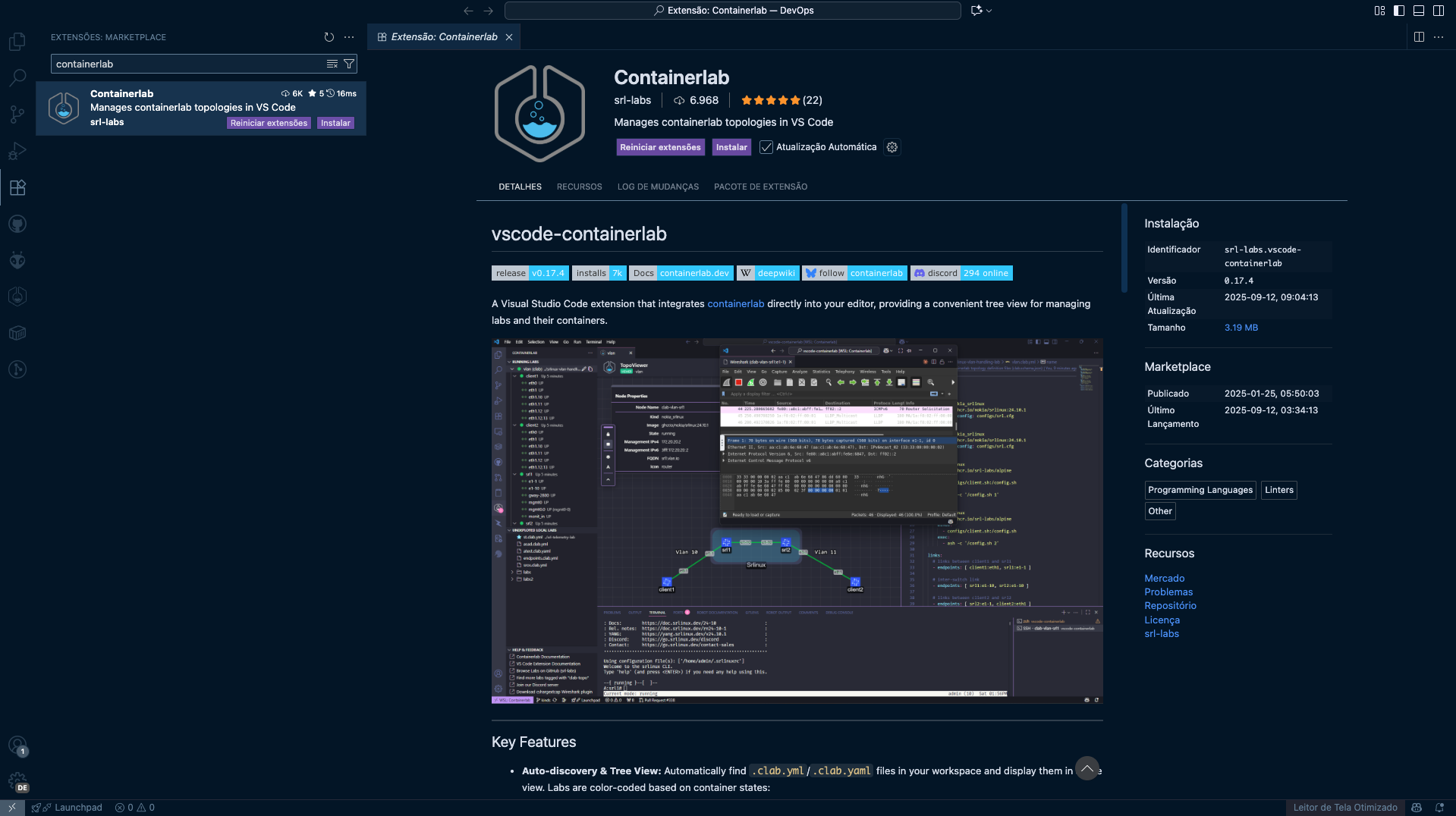

Install

1.1 Instalação do EdgeShark

O EdgeShark é uma integração que permite abrir capturas de tráfego diretamente no VSCode, sem depender do Wireshark externo. Isso simplifica a análise de pacotes nos experimentos de rede, tornando o VSCode uma ferramenta completa para experimentação.

Para instalar:

  • Abra a barra de pesquisa superior do VSCode.
  • Digite:

>containerlab: install Edgeshark
* Pressione Enter.

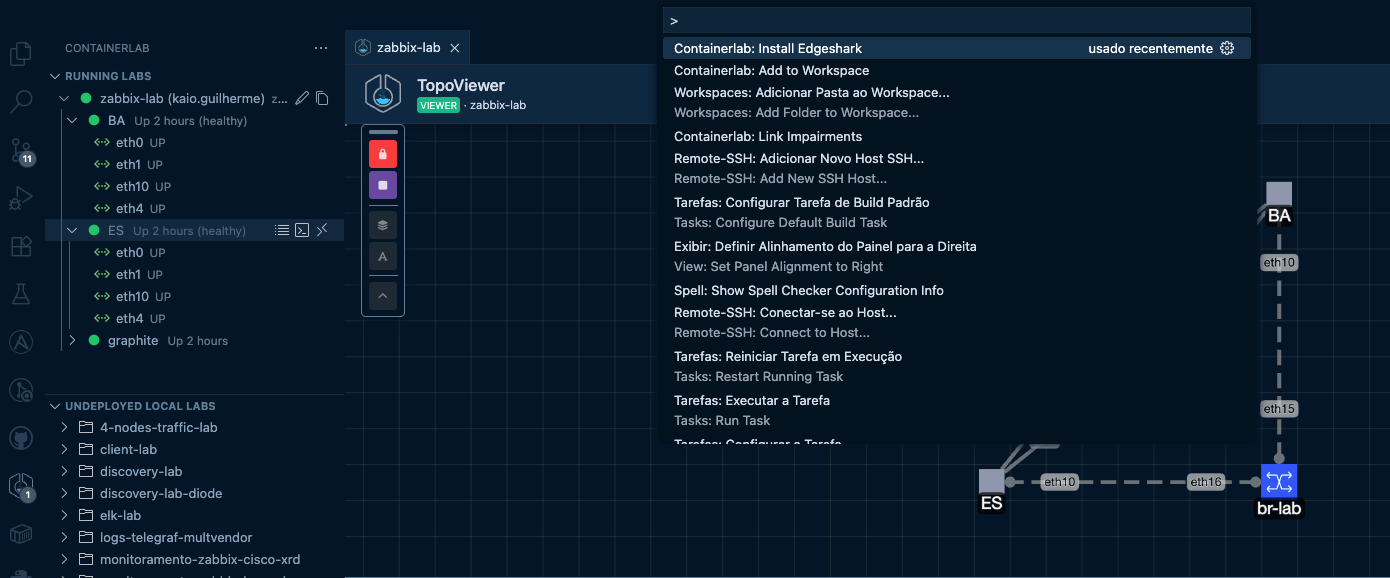

EdgeShark

2. Deploy de um Laboratório

Nesta seção, vamos fazer o deploy do laboratório de monitoramento Zabbix.

  1. Abra a aba lateral do Containerlab no VSCode.
  2. Clique em Open Folder e escolha a pasta de trabalho.
  3. No terminal integrado, baixe o laboratório de exemplo com os comandos abaixo:
curl -L -o get.sh "https://git.rnp.br/redes-abertas/labs/-/raw/main/zabbix-lab/get.sh?ref_type=heads&inline=false" && sh get.sh && cd zabbix-lab

curl -L -o get.bat "https://git.rnp.br/redes-abertas/labs/-/raw/main/zabbix-lab/get.bat?ref_type=heads&inline=false" && call get.bat && cd zabbix-lab

Esse comando baixa um script de instalação, executa-o e cria a pasta com o laboratório.

Após a conclusão, o laboratório aparecerá na aba Local Labs. Basta clicar com o botão direito no laboratório e escolher Deploy.

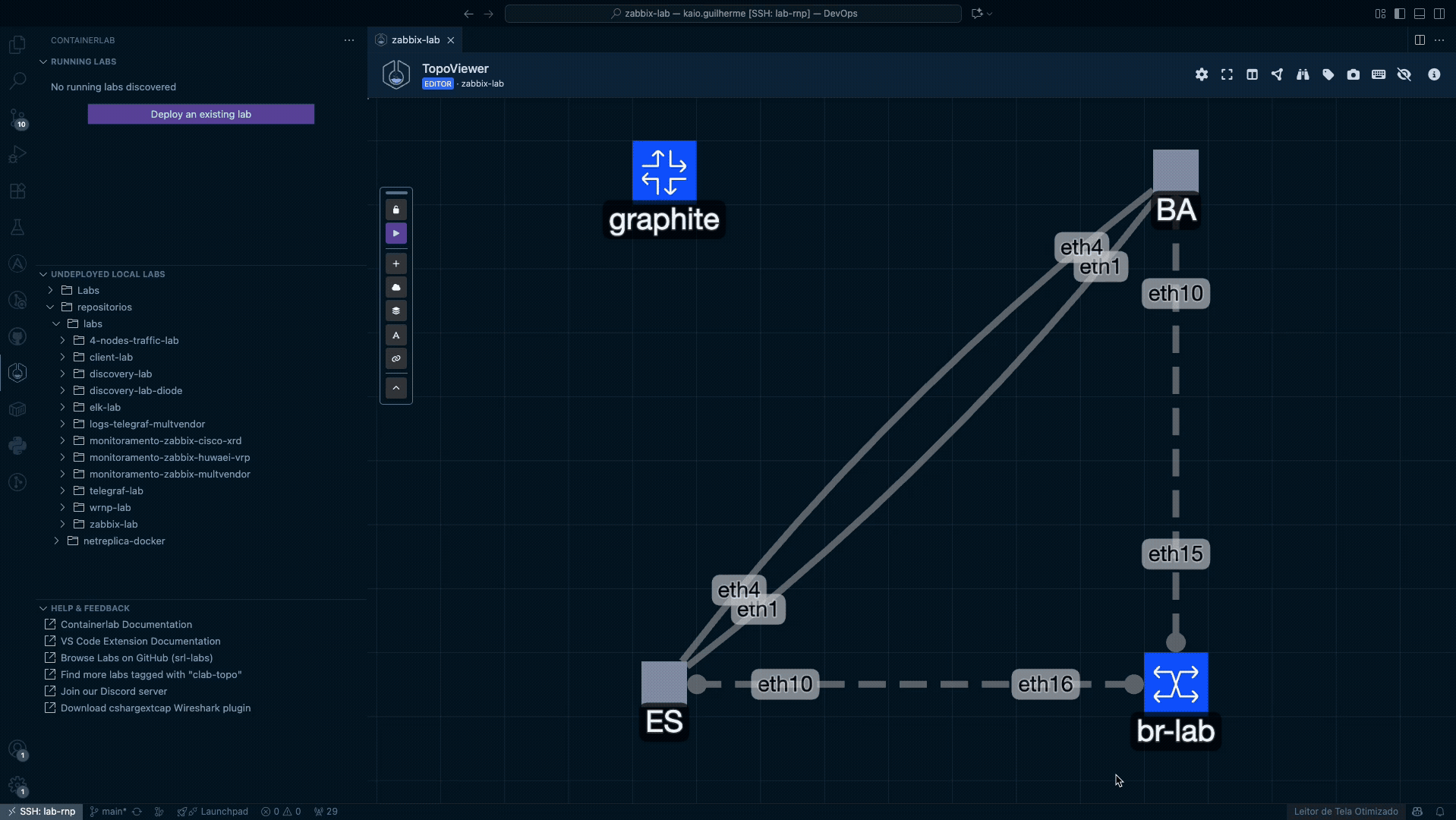

Deploy

3. Funcionalidades Principais

Visualização e edição

No TopoView, a topologia é exibida de forma gráfica, permitindo:

  • Adicionar ou remover nós e links.
  • Alterar interfaces, endereçamento IP e limitações de desempenho.
  • Associar arquivos de configuração diretamente a cada nó.
  • Editar o arquivo .clab manualmente, caso prefira.

Isso substitui edições manuais demoradas em YAML, dando maior agilidade ao processo.

Monitoramento de nós e logs

Cada nó da topologia pode ser inspecionado diretamente no VSCode. É possível abrir logs em tempo real, o que ajuda no diagnóstico de falhas e validação de funcionamento de serviços.

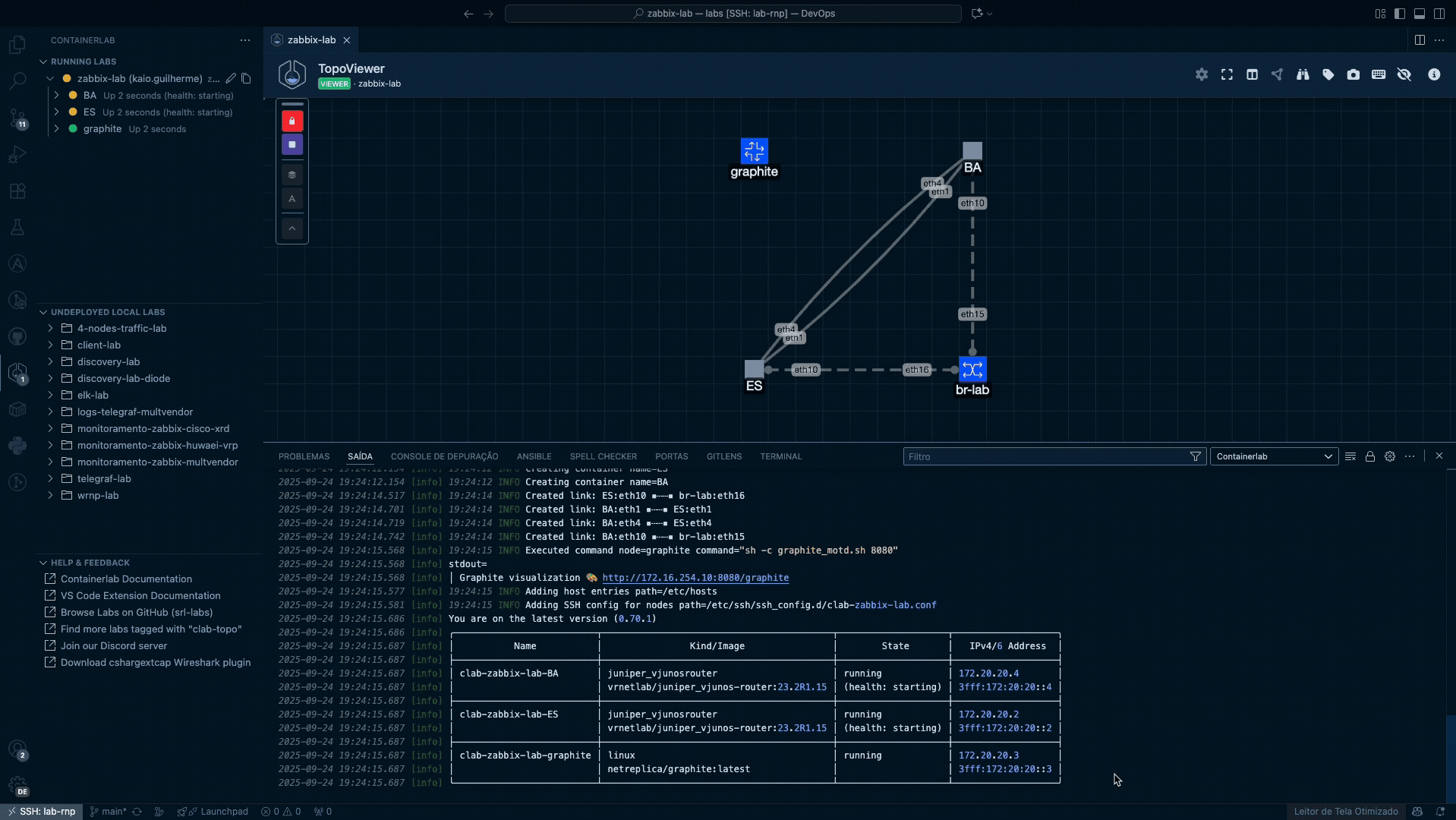

Logs

Captura e análise de tráfego

Com o EdgeShark, é possível capturar pacotes de interfaces específicas dentro da topologia. Essa funcionalidade é equivalente ao uso do Wireshark em um ambiente real, sendo ideal para análise de protocolos e troubleshooting.

SSH Wireshark

O recurso Link Impairment permite adicionar condições adversas à rede simulada:

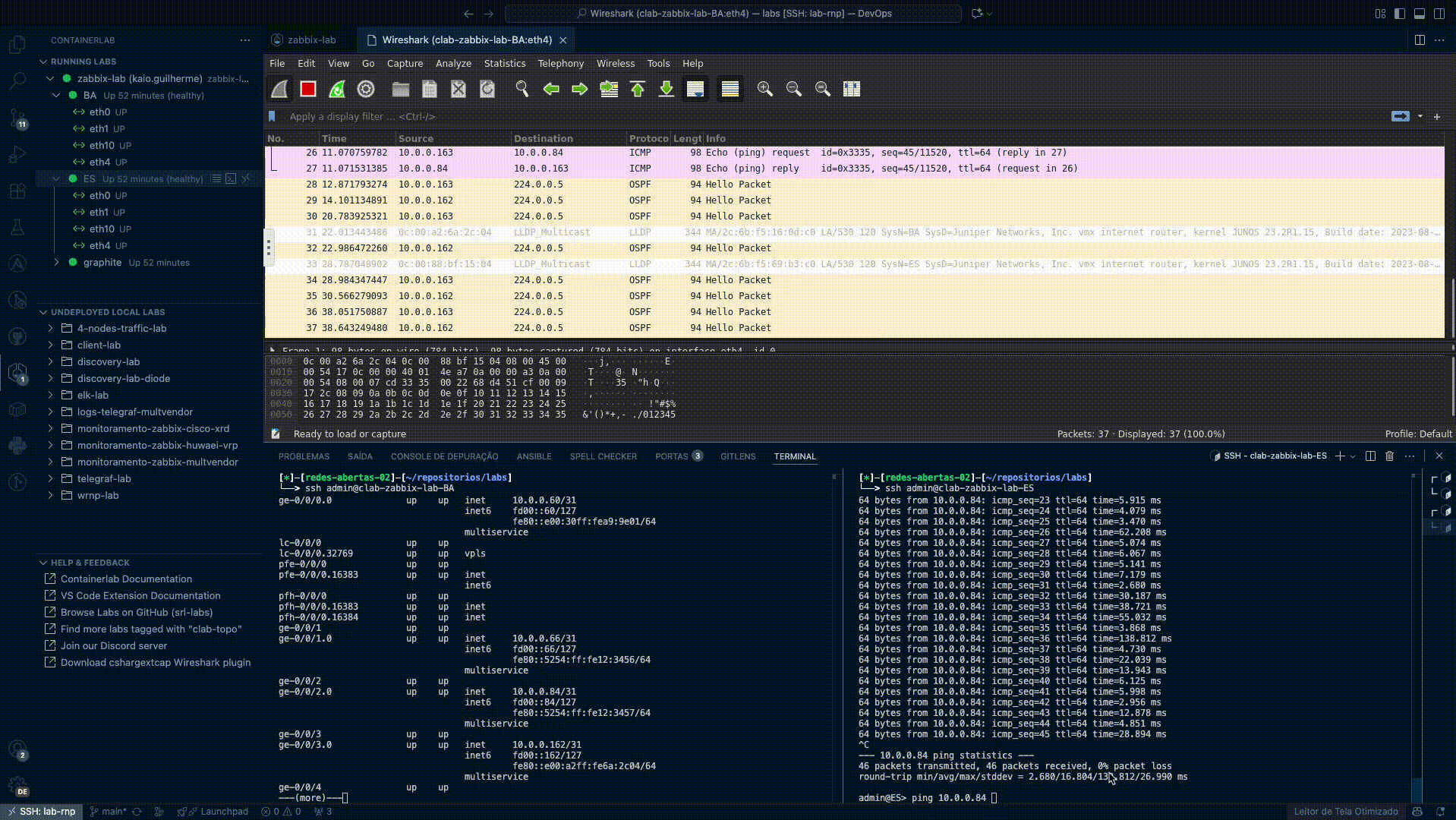

Link Imparciment

  • Delay (ms) – tempo de resposta.
  • Jitter – variação do delay.
  • Loss (%) – perda de pacotes.
  • Rate-limit (Mbps) – limitação de banda.
  • Corrupt (%) – corrupção de pacotes.

Esse tipo de simulação é muito valioso para avaliar como sistemas de produção se comportariam em cenários de instabilidade.

Outras opções úteis

Na aba de gerenciamento, encontramos funcionalidades adicionais:

  1. Destroy (cleanup) – remove o laboratório e todos os dados persistentes.
  2. Redeploy (cleanup) – reinicia o lab do zero.
  3. Save config – salva a configuração atual dos nós.
  4. Inspect – mostra informações de imagem e rede.
  5. SSH (all nodes) – abre sessões SSH para todos os nós.
  6. Graph (draw.io) – exporta a topologia para documentação.
  7. Graph (TopoView) – abre a topologia no visualizador gráfico.
  8. Edit topology – edição manual da topologia .clab.

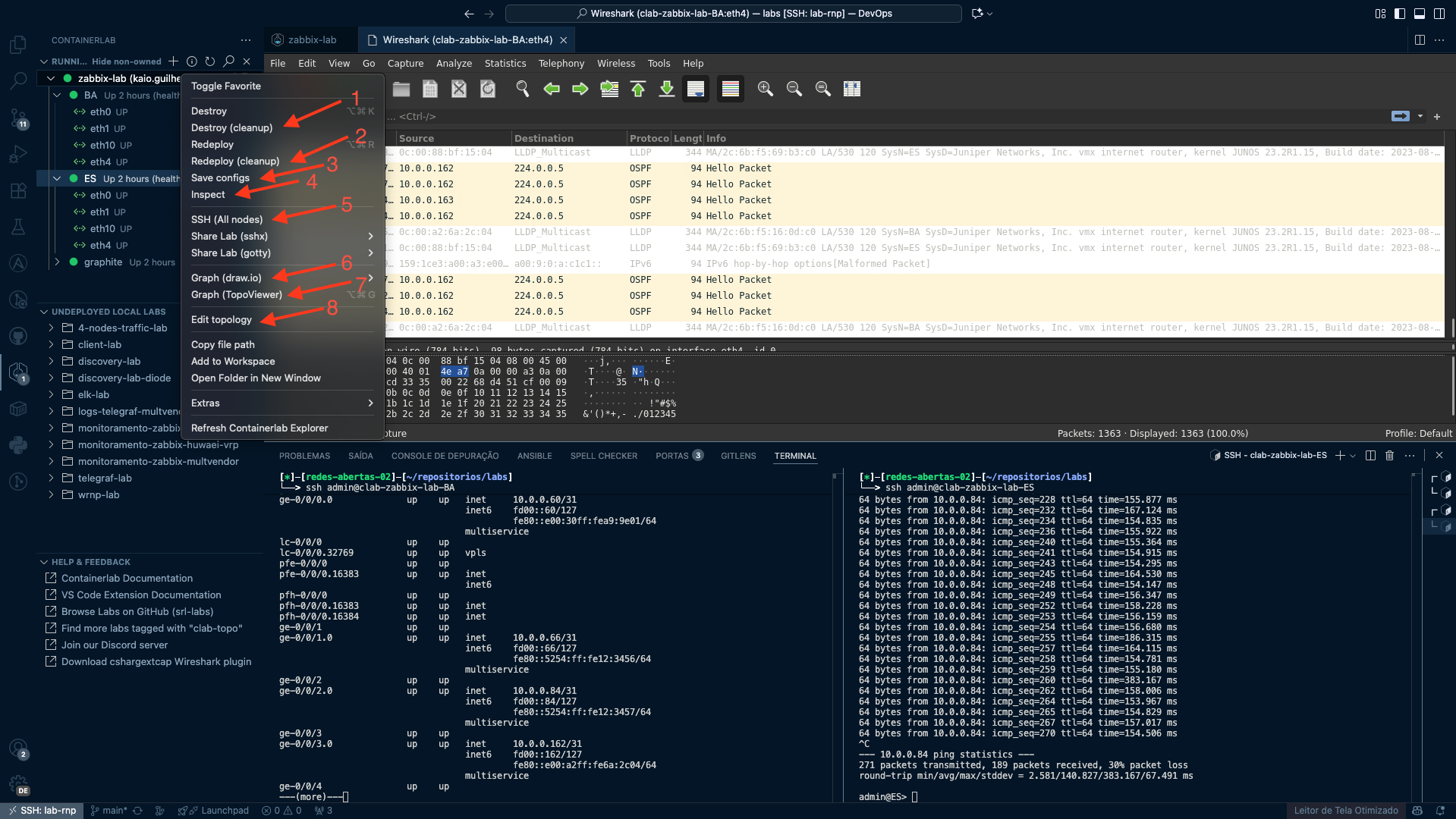

Lab Options

Essas funções complementam o ciclo de vida de um laboratório de rede, desde a criação até o descarte e documentação.

4. Próximos Passos

Após dominar as funcionalidades básicas, recomenda-se:

  • Fazer deploy de outros labs disponiveis aqui
